♦ لتحديد اتجاه المجال المغناطيسي الناشىء عن مرور تيار كهربائي في ملف دائري ، نطبق قاعدة قبضة اليد اليمنى كا يلي :
• اقبضْ على الملف بحيث يشير انحناء أصابعك إلى اتجاه التيار المار في الملف ، فيشير الإبهام إلى اتجاه المجال المغناطيسي . لاحظ الشكل.
مـثال
حدد اتجاه المجال المغناطيسي في الملفات الدائرية التالية .
الـحل :
• في الشكل (أ) ، لاحظ أنّ اتجاه التيار عكس عقارب الساعة (وهو اتجاه انحناء أصابعك) ، إذن اتجاه إبهامك سيكون نحو الناظر (وهو اتجاه المجال المغناطيسي) ، ولاحظ أيضا أن الوجه المقابل لك هو الشمالي .
• في الشكل (ب) ، لاحظ أنّ اتجاه التيار مع عقارب الساعة (وهو اتجاه انحناء أصابعك) ، إذن اتجاه إبهامك سيكون للداخل (بعيدا عن الناظر) (وهو اتجاه المجال المغناطيسي) ، ولاحظ أيضا أن الوجه المقابل لك هو الجنوبي .
مـثال
حدد اتجاه المجال المغناطيسي للملفات الدائرية التالية .
الـحل
باستخدام قاعدة قبضة اليد اليُمنى تجد أنّ : • في الشكل (أ) اتجاه المجال المغناطيسي نحو اليمين.
• في الشكل (ب) اتجاه المجال المغناطيسي نحو اليسار.
• في الشكل (ج) اتجاه المجال المغناطيسي نحو الأسفل.
♦ لتحديد اتجاه المجال المغناطيسي الناشىء عن مرور تيار كهربائي في ملف حلزوني ، نطبق قاعدة قبضة اليد اليمنى كا يلي :
• اقبض على الملف بحيث يشير انحناء أصابعك إلى اتجاه التيار المار في الملف ، فيشير الإبهام إلى اتجاه المجال المغناطيسي . لاحظ الشكل
مـثـال

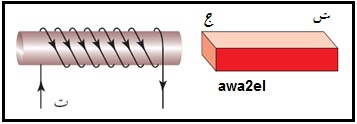

في الشكل المجاور ، هل يحدث تجاذب أم تنافر ؟
الـحـل :
• باستخدام قاعدة قبضة اليد اليمنى ، تجد أنّ الطرف الأيمن للملف الحلزوني : هو القطب الشمالي ، والطرف الأيسر : هو القطب الجنوبي
** ولذلك يحدث تجاذب .
♦ لتحديد اتجاه القوة المغناطيسية ، نستخدم قاعدة راحة اليد اليمنى كما يلي :
ابسط راحة اليد اليمنى بحيث يشير الإبهام إلى اتجاه التيار ، وتشير بقية الأصابع إلى اتجاه المجال المغناطيسي ، فيكون اتجاه القوة عمودياً على راحة اليد وخارجاً منها .
مـثـال
في الشكل المجاور ، حدد أقطاب المغناطيس؟
الـحـل :
باستخدام قاعدة راحة اليد اليمنى ، الإبهام يُشير إلى اتجاه التيار وراحة اليد تُشير إلى اتجاه القوة ، فتُلاحظ أن اتجاه أصابعك تخرج من الطرف الأيمن وتدخل في الطرف الأيسر. أي أنّ الطرف الأيمن : هو القطب الشمالي ، والطرف الأيسر : هو القطب الجنوبي .

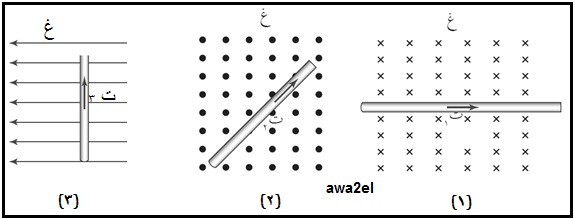

مـثـال حدد القوة المؤثرة في السلك في الحالات الآتية :
الـحـل :
استخدام قاعدة راحة اليد اليمنى
(1) الإبهام يُشير إلى اتجاه التيار و اتجاه أصابعك للداخل ، فتُلاحظ أن اتجاه القوة ستكون للأعلى .
(2) الإبهام يُشير إلى اتجاه التيار و اتجاه أصابعك نحو الناظر ، فتُلاحظ أن اتجاه القوة ستكون نحو الأسفل تميل بزاوية نحو اليمين.
(3) الإبهام يُشير إلى اتجاه التيار و اتجاه أصابعك لليسار ، فتُلاحظ أن اتجاه القوة نحو الناظر .
