تحديد اتجاه المجال المغناطيسي الناشئ عن مرور تيار كهربائي في سلك موصل مستقيم

لتحديد اتجاه المجال المغناطيسي الناشئ عن مرور تيار كهربائي في سلك موصل مستقيم نطبق قاعدة قبضة اليد اليمنى كما يلي :

اقبض على السلك بحيث يشير الإبهام إلى اتجاه التيار ، فتشير الأصابع إلى اتجاه المجال المغناطيسي .كما في الشكل المجاور.

• العوامل التي يعتمد عليها المجال المغناطيسي الناشىء حول سلك مستقيم يحمل تيارا ، عند نقطة ما:

1- مقدار التيار الكهربائي المار في النقطة . والتناسب طردي

2-  بعد النقطة عن السلك .والتناسب عكسي

3- نوع مادة الوسط الموجود فيه السلك (النفاذية المغناطيسية للوسط)



• قد اصطلح على تمثيل  اتجاه التيار أو المجال إذا كان عمودياً (على صفحة الكتاب وخارجاً منها نحو الناظر ) بالرمز المبين في الشكل (6 - 4/أ) ، أما إذا كان التيار أو المجال عمودياً وداخلاً في الصفحة فيمثل بالرمزالمبين في الشكل (6 – 4/ب).



مـثـال

في أي نقطة في الشكل المجاور يكون المجال المغناطيسي أكبر؟ ولماذا؟

الـحـل :

يكون المجال المغناطيسي أكبر عند النقطة (أ) ، لأن المجال المغناطيسي المتولد يتناسب تناسبا عكسيا مع بعد النقطة عن السلك .



مـثـال

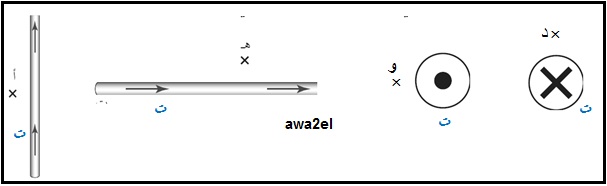

حدد اتجاه المجال المغناطيسي عند النقاط (أ ، د ، هـ ، و) ، كما هو موضح الشكل التالي :

الـحـل :

♦ باستخدام قاعدة قبضة اليد اليمنى تجد أنّ :

• اتجاه المجال عند النقطة (د) نحو اليمين.

• اتجاه المجال عند النقطة (و) نحو الأسفل.

• اتجاه المجال عند النقطة (هـ) نحو الخارج باتجاه الناظر.

• اتجاه المجال عند النقطة (أ) نحو الخارج باتجاه الناظر.
